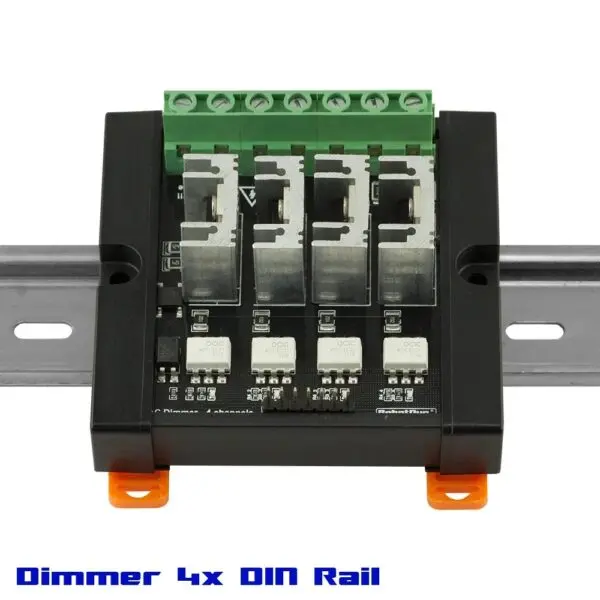

Dimmer Module DIN rail, 4 Channel, 3.3V/5V logic, 10A/600V per channel

Este módulo maneja de forma segura hasta 10A por canal para voltaje de corriente alterna (AC). Originalmente diseñado para el control suave de lámparas y elementos calefactores—no simplemente para conmutación básica de encendido/apagado—este versátil módulo también admite operación ajustable para ventiladores, bombas, purificadores de aire y más.

Regulador de cuatro canales - Este módulo cuenta con cuatro canales de regulación independientes, permitiéndole controlar cuatro dispositivos diferentes simultáneamente con configuraciones únicas para cada uno. Ya sea que esté ajustando el brillo de diferentes lámparas o perfeccionando el funcionamiento de elementos calefactores, cada canal proporciona un control suave y preciso adaptado a sus necesidades.

Montaje en carril DIN - Mejore su instalación con el regulador de cuatro canales que viene en una carcasa montable en carril DIN. Este diseño permite un montaje seguro y conveniente en cajas eléctricas, en paredes o dentro de equipos diseñados para aplicaciones de carril DIN. Ofrece tanto estabilidad como fácil remoción para mantenimiento o actualizaciones, lo que lo convierte en una opción ideal para proyectos integrados de hogar inteligente o industriales.

Este regulador es especialmente útil para proyectos de hogar inteligente. Con nuestros tutoriales completos y guías de usuario, puede construir una solución totalmente personalizada. Por ejemplo, podría:

• Ajustar la iluminación: Encender o apagar gradualmente las luces para crear un ambiente confortable.
• Expandir la funcionalidad: Añadir sensores de temperatura para gestionar calentadores o incorporar interfaces web y paneles de control.
• Automatizar su hogar: Conectar el módulo a servicios en la nube como HomeAssistant o incluso controlarlo con asistentes de voz.
• Ahorrar energía: Programar horarios para encender y apagar dispositivos, reduciendo el consumo de energía.

Proporcionamos documentación extensa e instrucciones no solo para Arduino sino también para otras plataformas. Puede encontrar guías sobre el uso del componente ESPHome para integración y automatización a través de HomeAssistant, así como instrucciones detalladas para conectar y configurar la aplicación Tasmota. Estos recursos aseguran que ya sea que use Arduino, ESP32 u otra plataforma, tenga todo el soporte que necesita.

El diseño del regulador separa la sección AC de alta potencia de la sección de control de baja potencia para proteger su microcontrolador. Soporta niveles lógicos de 5V y 3.3V, lo que lo hace una excelente opción para plataformas populares como Arduino y ESP32. La biblioteca  rbdimmerESP32.h  simplifica el control gestionando interrupciones y temporización, permitiéndole centrarse en expandir las características de su proyecto sin codificación compleja.

Ya sea que esté creando un simple sistema de iluminación DIY o una configuración de hogar inteligente más avanzada, nuestros extensos recursos de soporte están aquí para guiarlo en cada paso del camino.

Características técnicas:

​Peso: 0.019 kg

​Dimensiones: 8 × 4 × 4 cm

Voltaje máximo: 400V AC

Corriente máxima: 10A / por channel

​AC Frecuencia: 50/60 Hz

​TRIAC: BTA16-600B

​Aislamiento: Optocoupler

Niveles lógicos: 3.3V/5V/12V

​Detección de cruce por cero (Zero Crossing): Señal lógica digital del microcontrolador

​Corriente de señal: >10mA

Universal library for ESP32

The AC Dimmer Library rbdimmerESP32 is an efficient solution for controlling the brightness of alternating current (AC) devices using an ESP32 family microcontroller. The library leverages ESP32 hardware capabilities, such as GPIO interrupt processing and high-precision timers, to precisely control the TRIAC activation moment in each half-cycle of alternating current.

Library Guide abd Download:  Universal library for ESP32 | RBDIMMER

• Compatible with Arduino, ESP-IDF, and ESPHome frameworks

• Compatible with multi-phase systems

• Support for multiple independent dimming channels
• Minimal processor resource usage thanks to hardware interrupts and ESP timers
• High-precision brightness control for AC devices
• Various brightness regulation curves (linear, RMS, logarithmic)
• Automatic detection of grid frequency (50/60 Hz and others)
• Smooth transitions between brightness levels
• Support for callback functions for synchronization with other events

Documentation

• Dimmer selecting
• Wiring. Hardware connection diagram
• Arduino guide and examples
• ESP-IDF fraimwork guide and examples
• ESPHome external component
