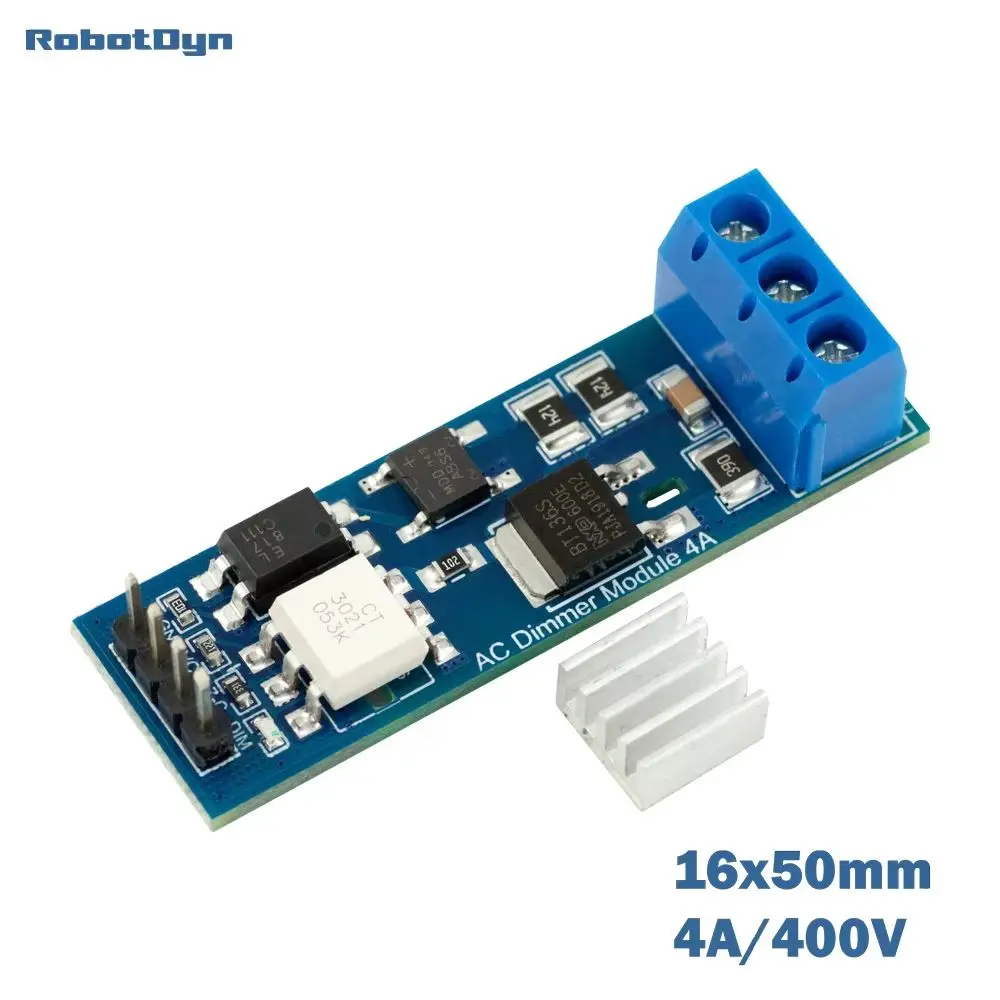

AC Dimmer Module 4A, 1 channel, 3.3V/5V logic, AC 400V-4A

L'AC Dimmer è un modulo DIY — non un dispositivo finito — che si integra nel tuo progetto collegandolo al tuo microcontrollore. Progettato per regolare la tensione a corrente alternata (AC), gestisce in sicurezza fino a 4A. Originariamente progettato per il controllo fluido di lampade ed elementi riscaldanti — non semplicemente per la commutazione on/off di base — questo versatile modulo supporta anche il funzionamento regolabile per ventole, pompe, purificatori d'aria e altro ancora.

Questo dimmer è particolarmente utile per progetti di casa intelligente. Con i nostri tutorial completi e guide utente, puoi costruire una soluzione completamente personalizzata. Ad esempio, potresti:

• Regolare l'illuminazione: Accendere o spegnere gradualmente le luci per creare un'atmosfera confortevole.
• Automatizzare la tua casa: Collegare il modulo a servizi cloud come HomeAssistant o persino controllarlo con assistenti vocali.
• Risparmiare energia: Programmare orari per l'accensione e lo spegnimento dei dispositivi, riducendo il consumo energetico.

Forniamo documentazione estesa e istruzioni non solo per Arduino ma anche per altre piattaforme. Puoi trovare guide sull'utilizzo del componente ESPHome per l'integrazione e l'automazione tramite HomeAssistant, nonché istruzioni dettagliate per collegare e configurare l'applicazione Tasmota. Queste risorse assicurano che, sia che tu stia utilizzando Arduino, ESP32 o un'altra piattaforma, tu abbia tutto il supporto necessario.

Il design del dimmer separa la sezione AC ad alta potenza dalla sezione di controllo a bassa potenza per proteggere il tuo microcontrollore. Supporta livelli logici da 5V e 3.3V, rendendolo una scelta eccellente per piattaforme popolari come Arduino ed ESP32. La libreria  rbdimmerESP32.h  semplifica il controllo gestendo interruzioni e temporizzazioni, permettendoti di concentrarti sull'espansione delle funzionalità del tuo progetto senza codifica complessa.

Che tu stia creando un semplice sistema di illuminazione DIY o una configurazione di casa intelligente più avanzata, le nostre ampie risorse di supporto sono qui per guidarti ad ogni passo.

Caratteristiche tecniche:

​Peso: 0.01 kg

Dimensioni: 6 ×2 × 2 cm

Tensione massima: 400V AC

Corrente massima: 4A

​AC Frequenza: 50/60 Hz

​TRIAC: BTA136

​Isolamento: Optoisolatore

Livelli logici: 3.3V/5V/12V

Rilevamento passaggio per lo zero (Zero Crossing): Segnale logico digitale dal microcontrollore

Corrente del segnale: >10mA

Universal library for ESP32

The AC Dimmer Library rbdimmerESP32 is an efficient solution for controlling the brightness of alternating current (AC) devices using an ESP32 family microcontroller. The library leverages ESP32 hardware capabilities, such as GPIO interrupt processing and high-precision timers, to precisely control the TRIAC activation moment in each half-cycle of alternating current.

Library Guide abd Download:  Universal library for ESP32 | RBDIMMER

• Compatible with Arduino, ESP-IDF, and ESPHome frameworks

• Compatible with multi-phase systems

• Support for multiple independent dimming channels
• Minimal processor resource usage thanks to hardware interrupts and ESP timers
• High-precision brightness control for AC devices
• Various brightness regulation curves (linear, RMS, logarithmic)
• Automatic detection of grid frequency (50/60 Hz and others)
• Smooth transitions between brightness levels
• Support for callback functions for synchronization with other events

Documentation

• Dimmer selecting
• Wiring. Hardware connection diagram
• Arduino guide and examples
• ESP-IDF fraimwork guide and examples
• ESPHome external component
