Collegamento hardware

Schemi di cablaggio per collegare DimmerLink ai microcontrollori e computer a scheda singola più diffusi.

Connettori DimmerLink

Connettore di ingresso (al vostro progetto)

Connettore di uscita (al modulo dimmer)

Compatibilità

DimmerLink supporta un'ampia gamma di tensioni di alimentazione e livelli logici:

✅ Collegamento diretto a qualsiasi microcontrollore senza convertitori di livello!

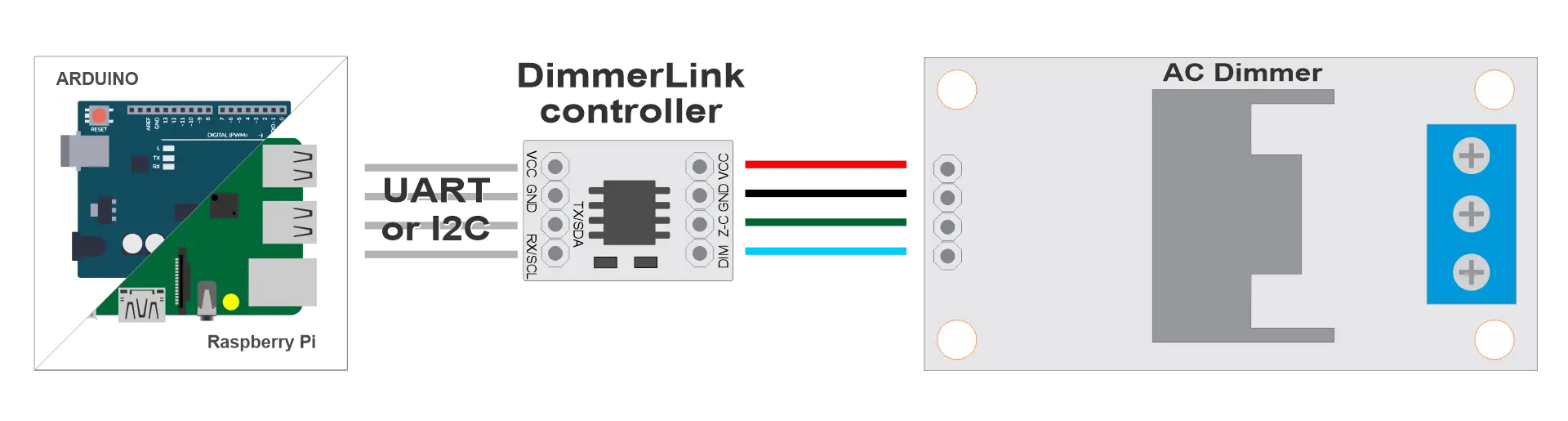

Schema di collegamento generale

┌─────────────────┐      ┌──────────────────┐      ┌─────────┐      ┌──────┐
│  Your Project   │      │   DimmerLink     │      │ Dimmer  │      │ Lamp │
│  (Arduino/RPi)  │◄────►│                  │◄────►│ (TRIAC) │◄────►│      │
└─────────────────┘      └──────────────────┘      └─────────┘      └──────┘
     UART/I2C                                         AC 220V

Piattaforme supportate

DimmerLink funziona con qualsiasi microcontrollore dotato di interfaccia UART o I2C.

Qualsiasi controller con UART o I2C si collega direttamente!

Collegamento I2C

Requisiti

• Resistenze di pull-up: Molti controller hanno già i pull-up I2C integrati. Aggiungere resistenze da 4,7 kΩ su SDA e SCL verso VCC
• Velocità: 100 kHz (Standard Mode)
• Indirizzo: 0x50

Schema di cablaggio I2C

                    VCC (your board)
                     │
                ┌────┴────┐
               4.7kΩ     4.7kΩ
                │         │
┌───────────┐   │         │   ┌──────────────────┐
│           │   │         │   │   DimmerLink     │
│   Your    │───┴─────────│───│ SDA              │
│  Project  │             │   │                  │
│   SDA     │─────────────┴───│ SCL              │
│   SCL     │                 │                  │
│   GND     │─────────────────│ GND              │
│   VCC     │─────────────────│ VCC              │
└───────────┘                 └──────────────────┘

Collegamento del dimmer

Arduino Uno / Nano

Collegamento I2C

Collegamento UART

📝 Nota: Su Arduino Uno, i pin 0/1 sono usati per l'USB. Si consiglia SoftwareSerial.

#include
SoftwareSerial dimmerSerial(10, 11);  // RX, TX

void setup() {
    dimmerSerial.begin(115200);
}

Arduino Mega

Collegamento I2C

Collegamento UART

Arduino Mega dispone di 4 UART hardware (Serial, Serial1, Serial2, Serial3).

ESP8266 (NodeMCU, Wemos D1)

Collegamento I2C

Collegamento UART

📝 Note: GPIO1/GPIO3 are used for USB. Alternatives:
- Use Serial.swap() to remap to GPIO15/GPIO13
- Or use I2C instead of UART

ESP32

Collegamento I2C

I pin I2C possono essere rimappati:

Wire.begin(SDA_PIN, SCL_PIN);

Collegamento UART

ESP32 dispone di 3 UART hardware (Serial, Serial1, Serial2).

STM32 Blue Pill

Collegamento I2C

Collegamento UART

Raspberry Pi Pico

Collegamento I2C

Collegamento UART

Raspberry Pi 3/4/5

Collegamento I2C

Abilitare I2C:

sudo raspi-config
# Interface Options → I2C → Enable

Collegamento UART

Abilitare UART:

sudo raspi-config
# Interface Options → Serial Port → Enable

Orange Pi / Banana Pi

Il collegamento è simile a quello del Raspberry Pi, ma i numeri GPIO possono differire.

Orange Pi (es.: Orange Pi Zero)

⚠️ Warning: GPIO pinout differs between models! Check your specific board's documentation.

General principle: 1. Find I2C pins in your board's documentation 2. Connect SDA → SDA, SCL → SCL 3. Add 4.7kΩ pull-up resistors

Banana Pi (es.: Banana Pi M2)

📝 Nota: Consultate la documentazione del vostro modello specifico di Orange Pi / Banana Pi.

Resistenze di pull-up I2C

Per un funzionamento affidabile dell'I2C, le resistenze di pull-up sono necessarie.

Quando servono pull-up esterni

Calcolo del valore

• Cavi corti (< 10 cm): 4,7 kΩ – 10 kΩ
• Cavi medi (10–50 cm): 2,2 kΩ – 4,7 kΩ
• Cavi lunghi (> 50 cm): 1 kΩ – 2,2 kΩ (non consigliato)

Raccomandazioni per l'installazione

1. Mantenete i cavi corti — L'I2C è sensibile alla lunghezza, mantenete i cavi sotto i 30 cm
2. Schermatura — Per tratte lunghe, usate cavi schermati
3. Alimentazione separata — Usate un alimentatore separato per DimmerLink se l'alimentazione principale è instabile
4. Disaccoppiamento — Aggiungete un condensatore da 100 nF tra VCC e GND vicino a DimmerLink

Collegamento ad altri controller

DimmerLink funziona con qualsiasi microcontrollore dotato di UART o I2C:

• PIC: Collegamento a MSSP (I2C) o EUSART (UART)
• AVR (ATmega, ATtiny): TWI per I2C, USART per UART
• MSP430: Moduli eUSCI
• nRF52: Periferiche TWIM/UARTE
• RISC-V (ESP32-C3, GD32VF103): I2C/UART standard

General principle: 1. Find I2C/UART pins in documentation 2. Connect according to tables above 3. Add pull-ups for I2C 4. Done!
