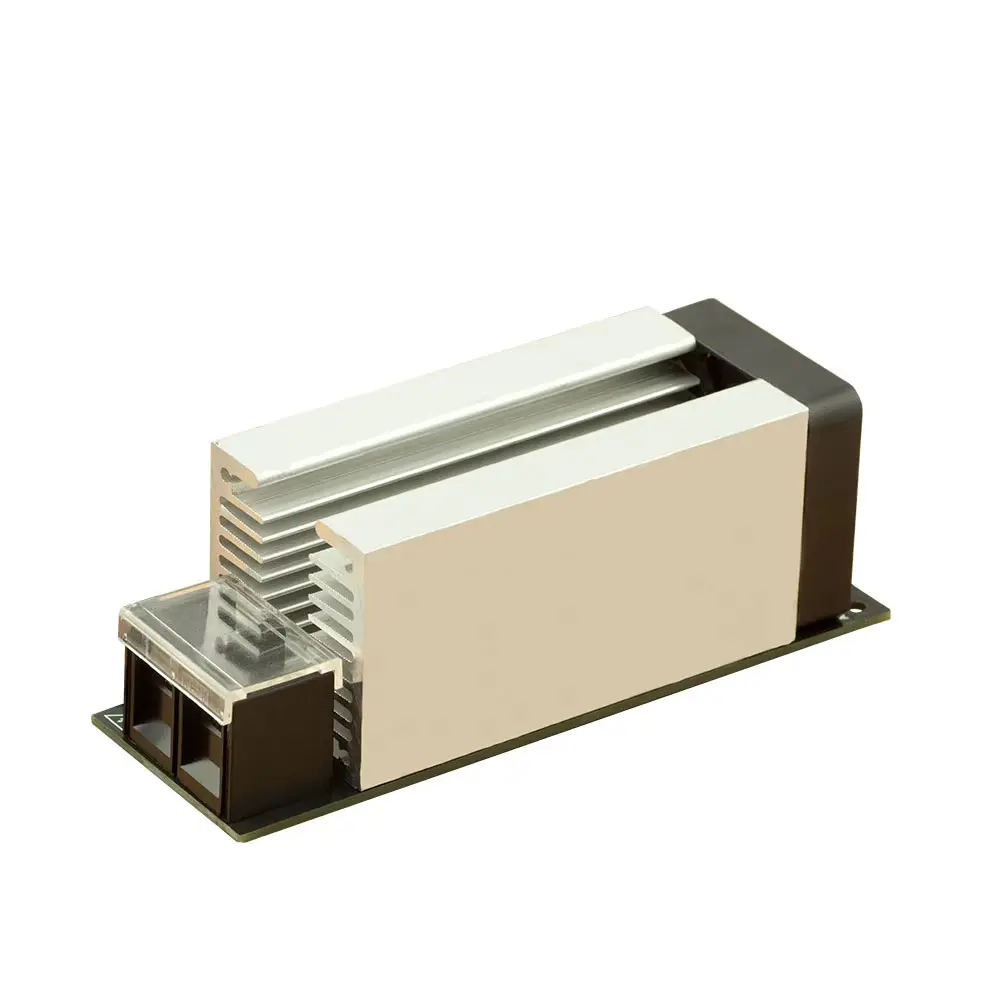

AC Dimmer Module 40A with Current sensor, AC 600V-40A, temperature control

Der 40A AC Dimmer mit Strom- und Temperatursensorik ist ein Premium DIY-Modul – kein fertiges Gerät – das sich in Ihr Projekt integriert, indem es an einen Mikrocontroller angeschlossen wird. Entwickelt für Hochleistungsanwendungen, kann es sicher bis zu 40A handhaben, was es ideal für Industrie- und Hausautomatisierungsprojekte macht, die eine sanfte Regelung von Heizgeräten, leistungsstarken Einphasenmotoren, Pumpen und großen Belüftungssystemen erfordern.

Intelligentes Thermomanagement-System

Dieser fortschrittliche Dimmer verfügt über einen integrierten Temperatursensor, der kontinuierlich die TRIAC-Temperatur überwacht. Die rbpowerESP32-Bibliothek steuert aktiv die Kühlventilatorgeschwindigkeit basierend auf Echtzeit-Thermalbedingungen:

• Bei niedrigen Temperaturen reduziert der Lüfter automatisch seine Geschwindigkeit oder schaltet sich komplett ab, um Energie zu sparen
• Während des normalen Betriebs passt sich die Lüftergeschwindigkeit intelligent an, um optimale Temperatur zu halten
• Wenn kritische Temperaturschwellen erreicht werden, alarmiert das System Sie, um die Dimmerstufen zu reduzieren oder abzuschalten, wodurch TRIAC-Schäden verhindert werden

Dieses intelligente Kühlsystem gewährleistet maximale Komponentenlebensdauer bei minimiertem Energieverbrauch und Geräuschentwicklung.

Integrierter Hochpräzisions-Stromsensor

Der eingebaute Stromsensor eliminiert den Bedarf an externen Überwachungsgeräten und bietet umfassende Energiemanagement-Funktionen:

• Echtzeit-Stromverbrauchsüberwachung mit hoher Genauigkeit
• Energieverbrauchsverfolgung nach Minute, Stunde, Tag, Monat und Jahr
• Kostenberechnung in Ihrer lokalen Währung für präzise Ausgabenverfolgung
• Strombegrenzungsfunktionalität zur Verhinderung von Überlastungen
• Historische Nutzungsdaten zur Generierung von Verbrauchsdiagrammen und Analysen

Vielseitige Automatisierung & Steuerung

Mit unserer umfassenden Dokumentation und Tutorials können Sie Ihr Automatisierungssystem vollständig anpassen. Mögliche Anwendungen umfassen:

• Präzise Temperatursteuerung – Kombinieren Sie mit zusätzlichen Temperatursensoren zur Regelung von Heizelementen bei gleichzeitiger Überwachung der internen Systemtemperatur.
• Energieüberwachung und -optimierung – Verfolgen Sie den Stromverbrauch von Heizgeräten, Motoren oder anderen Hochlastgeräten in Echtzeit.
• Industrieautomatisierung – Passen Sie Motorgeschwindigkeiten für Pumpen, Kompressoren oder Belüftungssysteme mit integrierter Stromüberwachung an.
• Smart-Home-Integration – Verbinden Sie mit Cloud-Plattformen wie Home Assistant oder steuern Sie ferngesteuert über ESPHome oder Tasmota.
• Fortschrittliches Energiemanagement – Planen Sie Betriebszeiten, setzen Sie Stromgrenzen und optimieren Sie den Stromverbrauch, um Kosten zu reduzieren.

Nahtlose Mikrocontroller-Integration

Das Design des Dimmers gewährleistet eine vollständige Isolation des Hochleistungs-AC-Bereichs vom Niederspannungs-Steuerkreis, was Ihren Mikrocontroller schützt. Er unterstützt 5V- und 3.3V-Logikpegel, was ihn kompatibel mit Arduino, ESP32 und anderen Plattformen macht. Die rbdimmerESP32- & rbpowerESP32-Bibliotheken vereinfachen die Steuerung durch Verwaltung von:

• Dimmfunktionen mit präzisem Timing
• Temperatursensorwerten und Lüftersteuerung
• Stromsensorik und Leistungsberechnungen
• Energienutzungsstatistiken und -speicherung

Ob Sie ein Industriesystem automatisieren, die Heimenergienutzung optimieren oder ein benutzerdefiniertes Automatisierungsprojekt entwickeln, unsere detaillierten Anleitungen, Beispielprojekte und technischer Support werden Ihnen bei jedem Schritt helfen. Bauen Sie intelligentere Systeme mit integrierter Leistungsüberwachung und Thermomanagement in einem einzigen, robusten Paket.

Universalbibliothek für ESP32

Die AC Dimmer-Bibliothek rbdimmerESP32 ist eine effiziente Lösung zur Steuerung der Helligkeit von Wechselstromgeräten (AC) mit einem ESP32-Mikrocontroller. Die Bibliothek nutzt die Hardwarefähigkeiten des ESP32, wie GPIO-Unterbrechungsverarbeitung und Hochpräzisionstimer, um den TRIAC-Aktivierungsmoment in jedem Halbzyklus des Wechselstroms präzise zu steuern.​

Bibliotheksanleitung und Download:  Universal library for ESP32 | RBDIMMER

• Kompatibel mit Arduino-, ESP-IDF- und ESPHome-Frameworks
• Kompatibel mit Mehrphasensystemen ​
• Unterstützung für mehrere unabhängige Dimmkanäle
• Minimale Prozessorressourcennutzung dank Hardware-Unterbrechungen und ESP-Timer
• Hochpräzise Helligkeitssteuerung für AC-Geräte
• Verschiedene Helligkeitsregelungskurven (linear, RMS, logarithmisch)
• Automatische Erkennung der Netzfrequenz (50/60 Hz und andere)
• Sanfte Übergänge zwischen Helligkeitsstufen
• Unterstützung von Callback-Funktionen für die Synchronisation mit anderen Ereignissen
