ACRouter — Open-Source Solar-Router-Controller

Intelligenter AC-Leistungsrouter für das Solarenergiemanagement

Funktionen • Hardware • Schnellstart • Modi • Docs • Beitragen

Was ist ACRouter?

ACRouter ist ein Open-Source-Controller, der überschüssige Solarenergie automatisch zu Widerstandslasten (z. B. Warmwasserbereiter) umleitet, anstatt sie ins Netz einzuspeisen. Er hilft Ihnen, den Eigenverbrauch Ihrer Solaranlage zu maximieren und die Stromkosten zu senken.

Warum ACRouter?

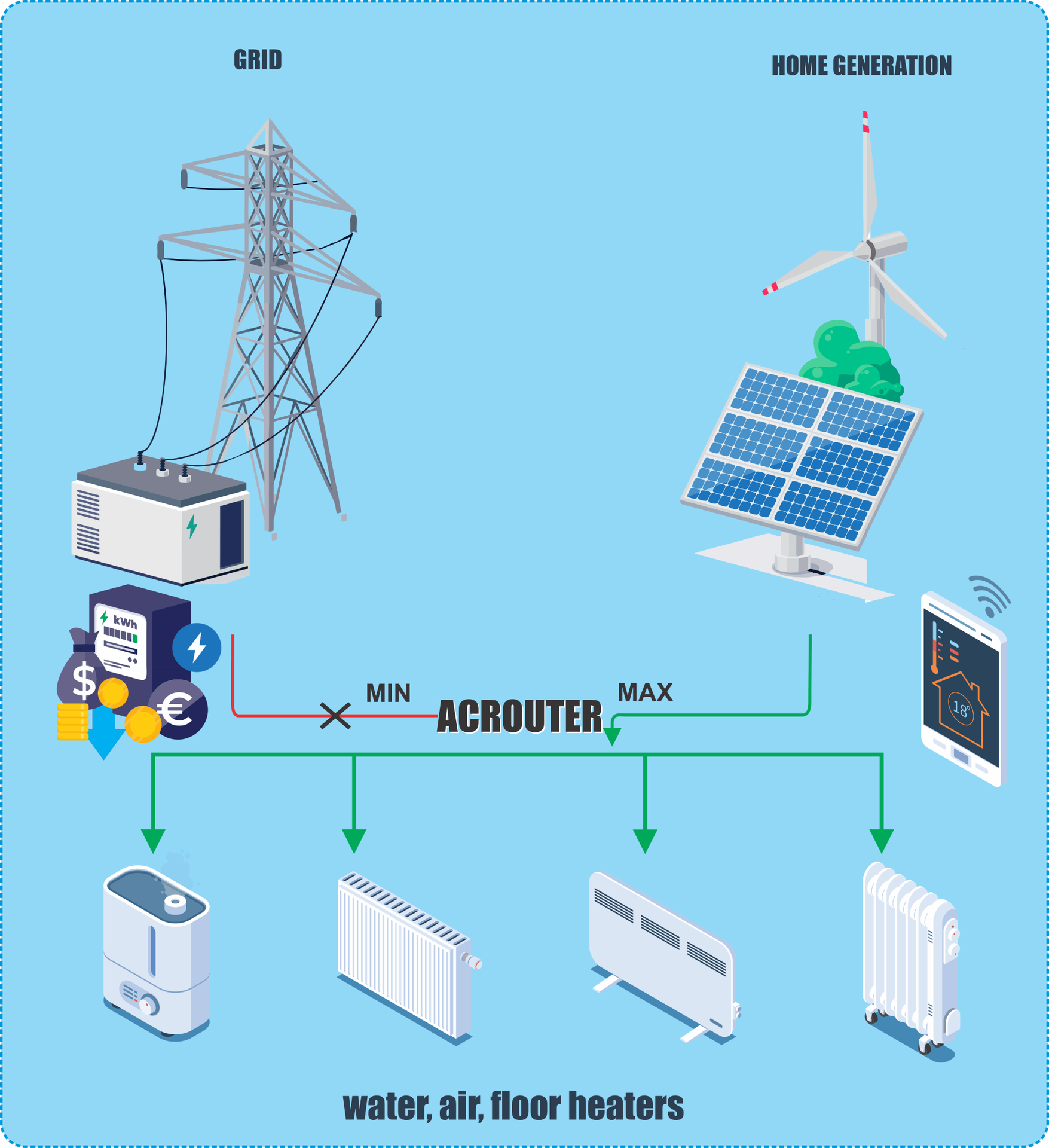

Typisches Tagesverhalten eines netzgekoppelten PV-Systems mit Warmwasserbereiter.

Funktionen

⚡ Echtzeit-Leistungsüberwachung

• AC-Spannungsmessung (ZMPT107-Sensor)
• Mehrkanalige Strommessung (bis zu 3× SCT-013/ACS-712-Sensoren)
• 12-Bit-ADC mit DMA für hohe Genauigkeit
• 200 ms Aktualisierungszyklus (5 Messungen/Sekunde)

🎛️ Intelligente Laststeuerung

• Phasenanschnitt-AC-Dimmung (0–100 % stufenlose Regelung)
• TRIAC-basiert, nulldurchgangssynchronisiert
• Mehrere Betriebsmodi für verschiedene Szenarien
• Anti-Flimmer-Algorithmen

📱 Einfache Konfiguration

• Integrierter WiFi-Access-Point für die Einrichtung
• Modernes Web-Dashboard (Material UI)
• REST API zur Integration
• Serielle Konsole für fortgeschrittene Nutzer
• Alle Einstellungen im nichtflüchtigen Speicher gespeichert

🔌 Flexible Hardware

• Konfigurierbare GPIO-Pins über Weboberfläche
• Unterstützung verschiedener Sensortypen
• Mehrere Dimmer-Kanäle
• Relaisausgänge für Ein/Aus-Lasten

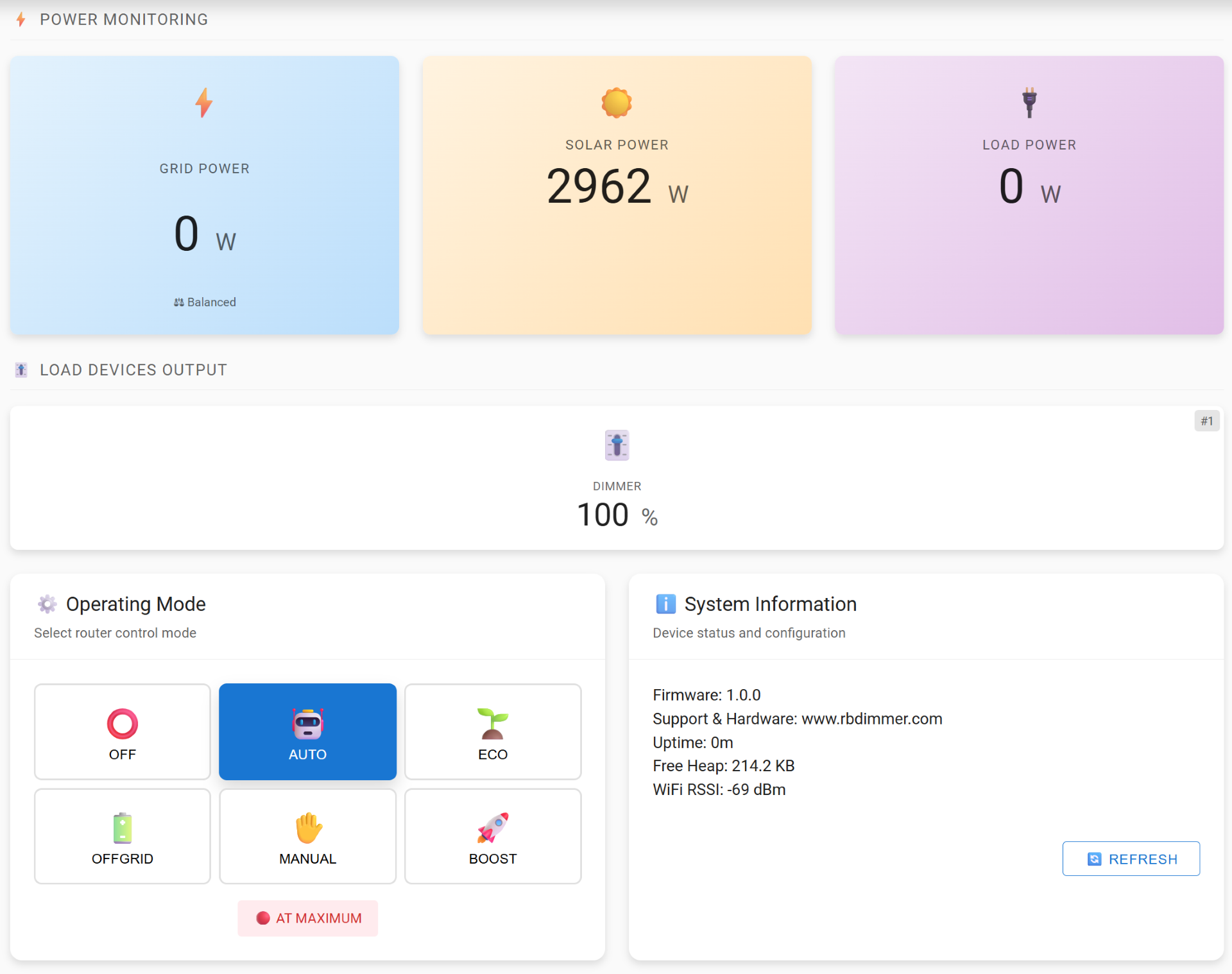

Web-Dashboard

The web interface provides:
- Real-time metrics — Voltage, current, power for all channels
- Mode selection — One-click switching between modes
- Manual control — Slider for direct dimmer control
- WiFi settings — Network scanning and connection
- Hardware config — GPIO pin assignment without reflashing

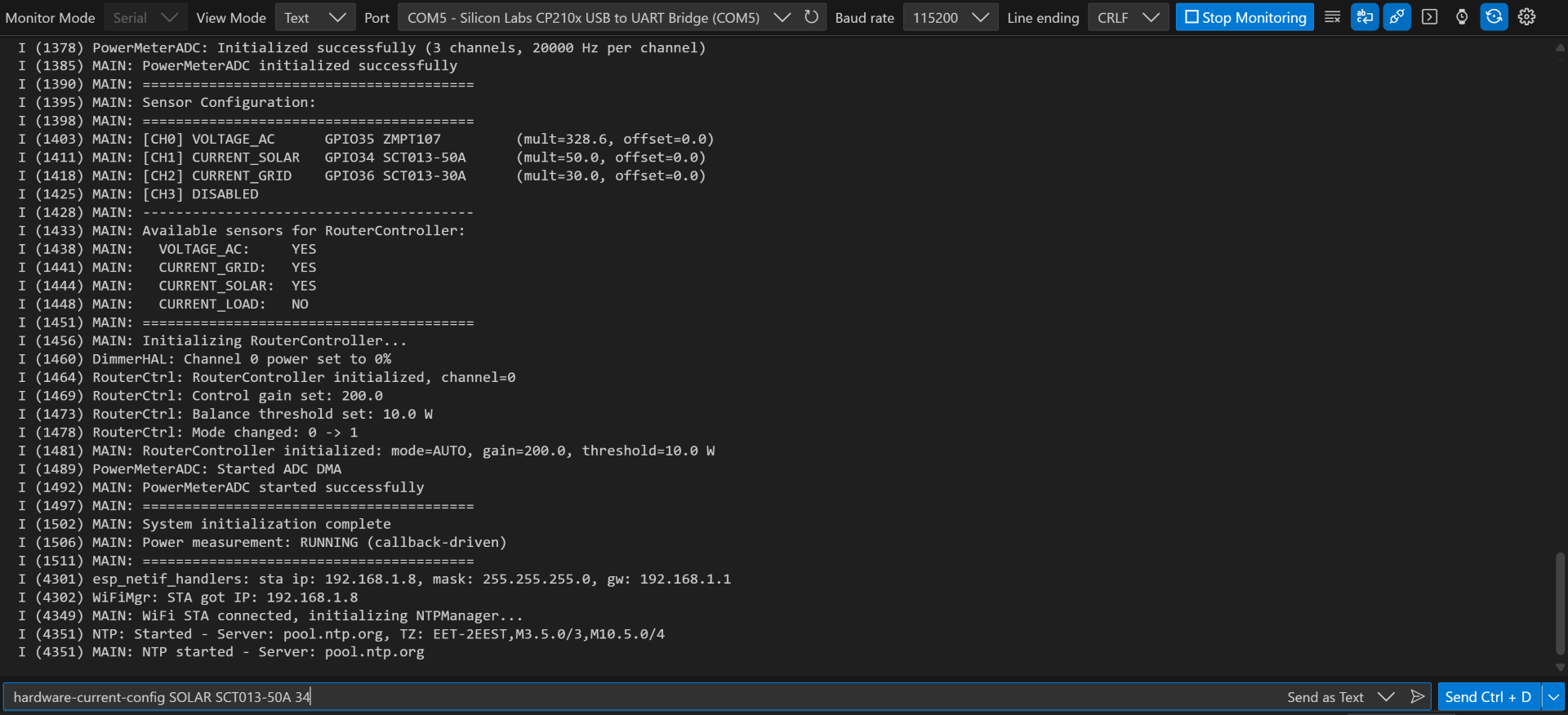

Serielle Konsole für fortgeschrittene Nutzer

• Echtzeit-Metrikenanzeige
• Befehlszeile für Hardware- und Geräteparameter-Konfiguration
• Betriebsmodus-Auswahl

Siehe 🗺️ Befehle — vollständige Anleitung für ACRouter-Serielle-Terminal- und REST-API-Befehle.

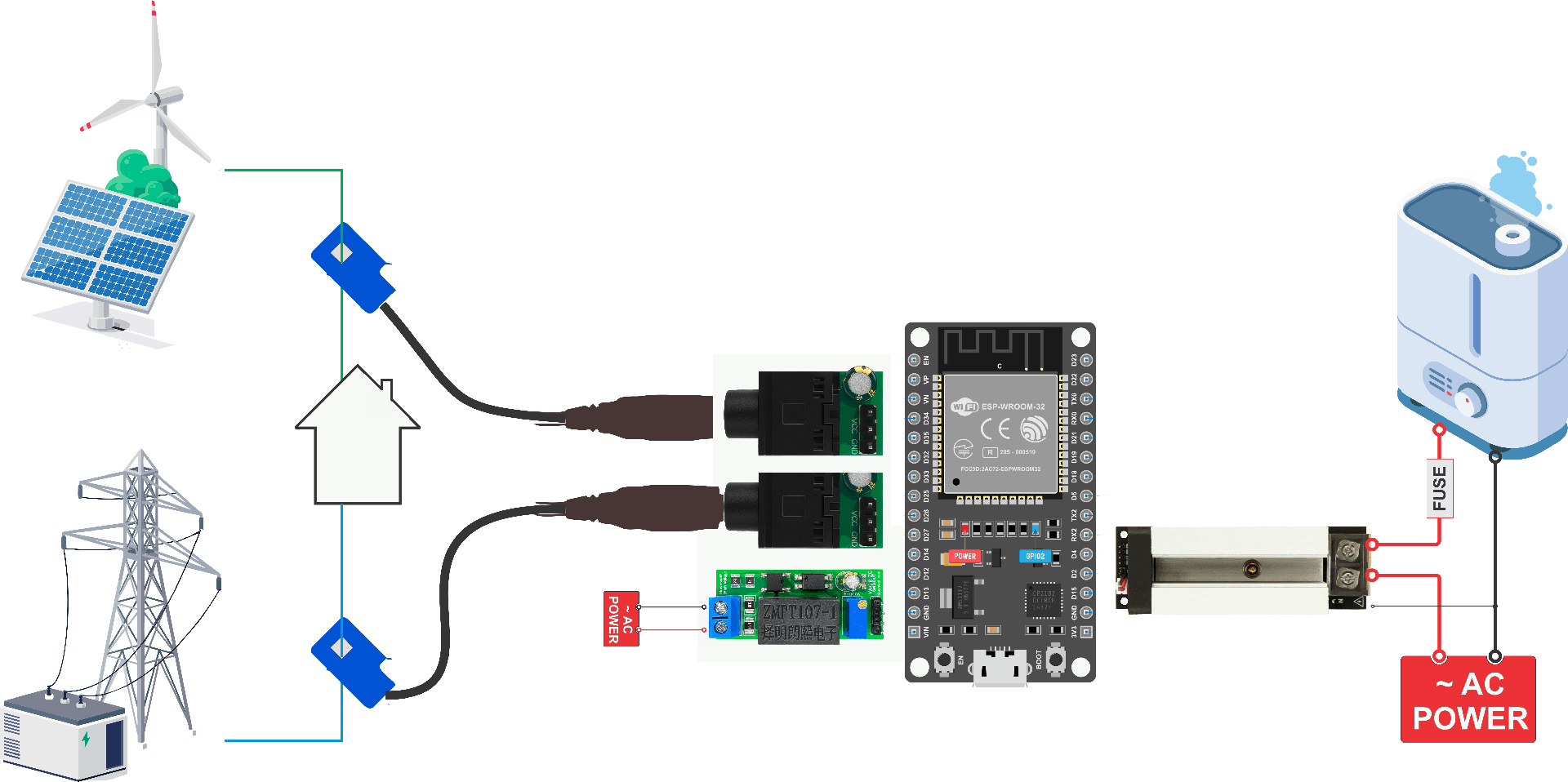

Hardware

Controller-Board

ACRouter läuft auf ESP32-basierten Entwicklungsboards für AC-Leistungssteuerung.

Sensoren

Dimmer & Steuerung

💡 Hinweis: ACRouter ist für die Verwendung mit Hardware von rbdimmer.com und beliebigen Open-Source-DIY-Modulen konzipiert.

Betriebsmodi

ACRouter unterstützt 6 Betriebsmodi für unterschiedliche Anwendungsfälle:

• AUTO und ECO sind die primären Solarrouting-Modi für netzgekoppelte Systeme.

AUTO-Modus — Das Herzstück des Solar-Routings

☀️ Solar: 3000W    🏠 House: 800W    ⚡ Grid: -2200W (export!)
                              ↓
                    ACRouter detects export
                              ↓
                    Increases dimmer → heats water
                              ↓
☀️ Solar: 3000W    🏠 House: 800W    🔥 Heater: 2200W    ⚡ Grid: 0W ✓

Schnellstart

1. Firmware flashen

# Clone the repository
git clone https://github.com/robotdyn-dimmer/ACRouter.git
cd ACRouter

# Set up ESP-IDF environment
. $HOME/esp/esp-idf/export.sh

# Build and flash
idf.py set-target esp32
idf.py build
idf.py -p /dev/ttyUSB0 flash monitor

2. Mit ACRouter verbinden

Nach dem Flashen erstellt das Gerät ein WLAN-Netzwerk:

3. Über Weboberfläche konfigurieren

1. Mit dem ACRouter-WLAN verbinden
2. Browser öffnen: http://192.168.4.1
3. Hardware-GPIO-Pins konfigurieren
4. Mit Ihrem Heim-WLAN verbinden
5. AUTO-Modus wählen und Energie sparen!

Dokumentation

REST API

ACRouter bietet eine REST API zur Integration mit Heimautomatisierungssystemen:

# Get current status
curl http://192.168.4.1/api/status

# Set mode to AUTO
curl -X POST http://192.168.4.1/api/mode -d '{"mode": 1}'

# Get power metrics
curl http://192.168.4.1/api/metrics

Siehe API-Dokumentation für die vollständige Endpunkt-Liste.

Was ACRouter nicht ist

• Kein Batterie-Wechselrichter
• Kein Smart-Plug oder Relais-Controller
• Kein zertifiziertes Netzschutzgerät
• Nicht geeignet für induktive oder elektronische Lasten

Sicherheitshinweis

⚠️ WARNUNG: Dieses Projekt arbeitet mit Netzspannung (110V/230V AC)

• Installation muss von einem qualifizierten Elektriker durchgeführt werden
• Stets geeignete galvanische Trennung verwenden
• Geeignete Leitungsschutzschalter und RCD/FI-Schutzschalter installieren
• Nur mit Widerstandslasten (Heizelemente) verwenden
• Nicht geeignet für Motoren, LEDs oder elektronische Geräte

Beitragen

We welcome contributions! Here's how you can help:

• 🐛 Fehler melden — Issue mit Details öffnen
• 💡 Funktionen vorschlagen — Ideen in Diskussionen teilen
• 📝 Dokumentation verbessern — Tippfehler korrigieren, Beispiele ergänzen
• 🔧 Code einreichen — Forken, entwickeln, Pull-Request erstellen

Bitte lesen Sie unsere Beitragsrichtlinien vor dem Einreichen.

Community

• GitHub Issues — Fehlermeldungen und Feature-Anfragen
• Discussions — Fragen und Community-Support
• Wiki — Community-Konfigurationen

Lizenz

ACRouter ist Open-Source-Software. Siehe LICENSE für Details.

Danksagungen

• RBDimmer — Hardware-Plattform und Dimmer-Bibliothek LIBRARY
• ESP-IDF — Espressif IoT Development Framework
• ArduinoJson — JSON-Bibliothek für eingebettete Systeme
• Community — Mitwirkende und Tester

Gemacht mit ⚡ für die Solarenergie-Community
